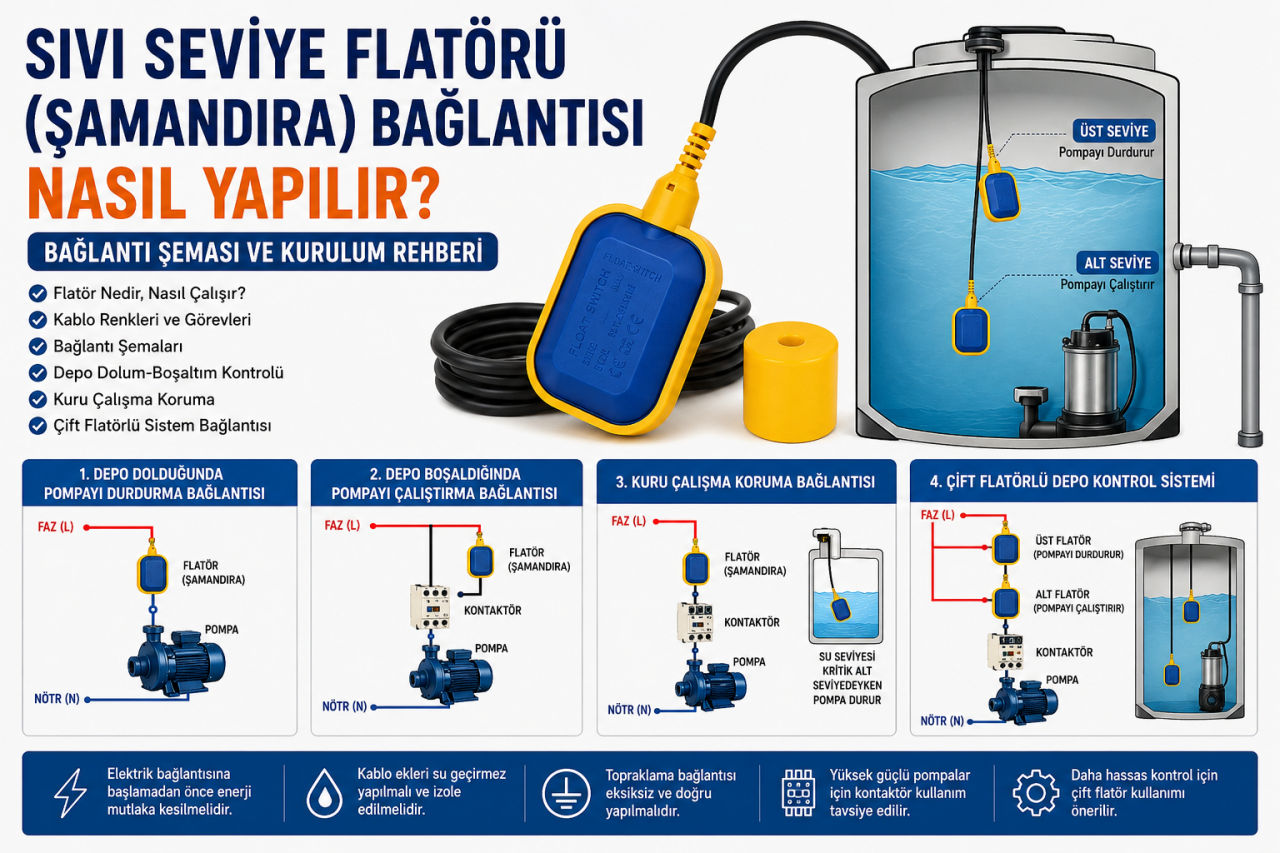

Sıvı Seviye Flatörü (Şamandıra) Bağlantısı Nasıl Yapılır? Bağlantı Şeması ve Kurulum Rehberi

Sıvı Seviye Flatörü Nedir?

Sıvı seviye flatörü, halk arasında şamandıra olarak bilinen ve su depolarında sıvı seviyesini kontrol etmek amacıyla kullanılan otomatik bir anahtarlama elemanıdır. Depodaki su seviyesi belirlenen seviyeye düştüğünde veya yükseldiğinde elektrik devresini açıp kapatarak pompa ve hidrofor sistemlerinin güvenli çalışmasını sağlar.

Flatörler;

• Su depolarında
• Hidrofor sistemlerinde
• Dalgıç pompa uygulamalarında
• Atık su ve drenaj sistemlerinde
• Tarımsal sulama depolarında

yaygın olarak kullanılmaktadır.

Sıvı Seviye Flatörü Nasıl Çalışır?

Flatörün içerisinde bir mikro anahtar bulunur. Şamandıra su seviyesine göre hareket ettiğinde bu anahtar konum değiştirir ve elektrik devresini açar veya kapatır.

Temel çalışma prensibi:

• Su seviyesi yükselince pompayı durdurabilir.
• Su seviyesi düşünce pompayı çalıştırabilir.
• Kuru çalışmayı önleyebilir.
• Taşmayı engelleyebilir.

Flatör Kablo Renkleri ve Görevleri

Çoğu sıvı seviye flatöründe 3 damar kablo bulunur.

Not: Marka ve modele göre renkler değişebileceğinden ürün teknik kataloğu mutlaka kontrol edilmelidir.

Su Deposu Dolduğunda Pompayı Durdurma Bağlantısı

Bu uygulama en yaygın kullanım şeklidir.

Amaç:

Depo dolduğunda pompa otomatik olarak dursun.

Bağlantı Şeması

FAZ (L)
   |
   |
[ FLATÖR ]
   |
   |
[ POMPA ]
   |
NÖTR (N)

Çalışma Mantığı:

Su seviyesi düşükken flatör devreyi kapatır ve pompa çalışır.

Su seviyesi yükselip depo dolduğunda flatör devreyi açar ve pompa durur.

Depo Boşaldığında Pompayı Çalıştırma Bağlantısı

Bu sistemde pompa depodaki su seviyesi azaldığında devreye girer.

Bağlantı Şeması

FAZ (L)
   |
   |
[ FLATÖR ]
   |
   |
[ KONTAKTÖR ]
   |
[ POMPA ]
   |
NÖTR (N)

Çalışma Mantığı:

Su seviyesi düşünce flatör konum değiştirir.

Kontaktör enerjilenir.

Pompa çalışır ve depoyu doldurur.

Seviye yükselince sistem kapanır.

Kuru Çalışma Koruma Bağlantısı

Kuyu veya su tankında su bittiğinde pompanın yanmasını önlemek için kullanılır.

Şema

SU KAYNAĞI

   O  ← Flatör

~~~~~~~~~~~~~
Su Seviyesi

Pompa Kontrol Devresi
      |
      |
 [ FLATÖR ]
      |
 [ KONTAKTÖR ]
      |
 [ POMPA ]

Çalışma Mantığı:

Su seviyesi yeterliyse pompa çalışır.

Su seviyesi kritik seviyenin altına düştüğünde flatör devreyi keser.

Pompa durur ve motor korunur.

Çift Flatörlü Depo Kontrol Sistemi

Profesyonel uygulamalarda iki adet flatör kullanılır.

Alt Seviye Flatörü

Pompayı çalıştırır.

Üst Seviye Flatörü

Pompayı durdurur.

Bağlantı Şeması

ÜST FLATÖR
     |
     |
ALT FLATÖR
     |
     |
 KONTAKTÖR
     |
   POMPA

Avantajları:

• Daha hassas seviye kontrolü
• Pompanın sık açılıp kapanmasını önler
• Motor ömrünü uzatır
• Enerji tasarrufu sağlar

Flatör Bağlantısında Dikkat Edilmesi Gerekenler

1. Enerji mutlaka kesilmelidir.
2. Kablo ekleri su geçirmez yapılmalıdır.
3. Topraklama bağlantısı eksiksiz olmalıdır.
4. Yüksek güçlü motorlarda kontaktör kullanılmalıdır.
5. Flatör kablosu gerilmemelidir.
6. Üretici bağlantı şeması kontrol edilmelidir.

Sık Sorulan Sorular

Flatör direkt pompaya bağlanabilir mi?

0,5 HP ve altındaki bazı uygulamalarda evet. Ancak yüksek güçlü pompalarda kontaktör üzerinden bağlantı tavsiye edilir.

Flatör ters çalışıyor ne yapmalıyım?

NO ve NC uçları değiştirilmelidir.

Bir depoda kaç flatör kullanılmalıdır?

Basit sistemlerde 1 adet, profesyonel sistemlerde 2 adet flatör kullanılması önerilir.

Sonuç

Sıvı seviye flatörleri; su depoları, hidroforlar ve dalgıç pompa sistemlerinde güvenli ve otomatik seviye kontrolü sağlayan en önemli ekipmanlardan biridir. Doğru bağlantı yapıldığında hem pompa motorunu korur hem de su taşmalarını önleyerek sistemin uzun ömürlü çalışmasına katkı sağlar. Özellikle kontaktörlü ve çift flatörlü uygulamalar, ticari ve endüstriyel tesislerde en güvenilir çözümler arasında yer almaktadır.
