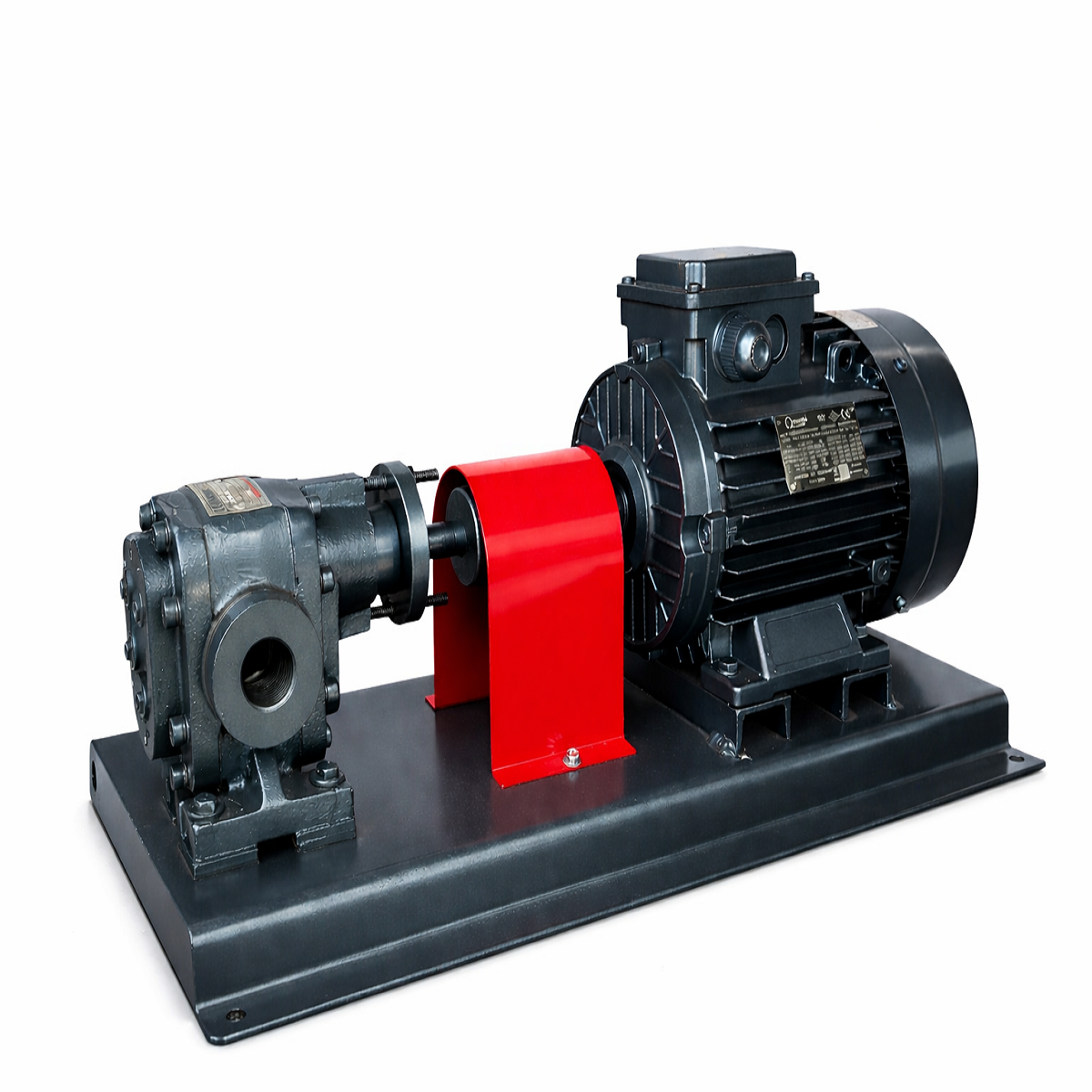

EDP Serisi Helis Dişli Pompalar
|
Bu pompalarda hatve iç dişil pompalarla karşılaştırıldığında biraz daha küçüktür.Helis dişli kullanılması gürültüyü büyük ölçüde azaltır. Her iki yönde de dönebilir. Devir artarsa pompa debisi artar.Basınçta oluşan artma debiyi biraz azaltır. Orta basınçlı akışkanlarda kullanılır.Kapanma ihtimali olan basma hatlarında mutlaka by-pass kullanılmalı.Salmastra olarak örgülü,grafitli,mekanik, teflon salmastralar kullanılır.
Helis dişli pompaları dıştan dişli pompalar olup donma özelliği olan sıvıların (tutkal, çikolata gibi) aktarılmasında kullanılmak üzere komple gövdeden ısı ceketli (buhar, sıcak su veya kızgın yağ ile donmuş sıvıyı pompanın ilk hareketinden önce çözmek için) olarak imal edilebilmektedirler. Dişliler, anma kapasitesi 10 m3/saat olan EDP 1010 model pompaya kadar tek helis dişli, bu kapasiteden sonra çift helis dişli (çavuş dişli) olarak imal edilir.
Sıcaklık aralığı: -20/+180 C
Basınç: 0-15 bar
Kapasite:1-200 m/h
Viskozite aralığı:90-72000 SSU
Dış gövde: Pik dökme demir, paslanmaz çelik.
Dişliler: Çelik, sfero dökme demir,pik dökme demir, paslanmaz çelik, sert plastikler.
Mil: İmalat çeliği. paslanmaz çelik
Fuel oil ,Katran kostik, Polyester ,Yemeklik yağ ,Tutkal , Madeni yağlar ,Jel ,Gres ,Çikolata Sabun hammadde ,Glikoz , Kuvart ester ,Gliserin , Eriyik lastik parafin,Bal ,Melas ,Nafta ve daha birçok viskoz akışkan

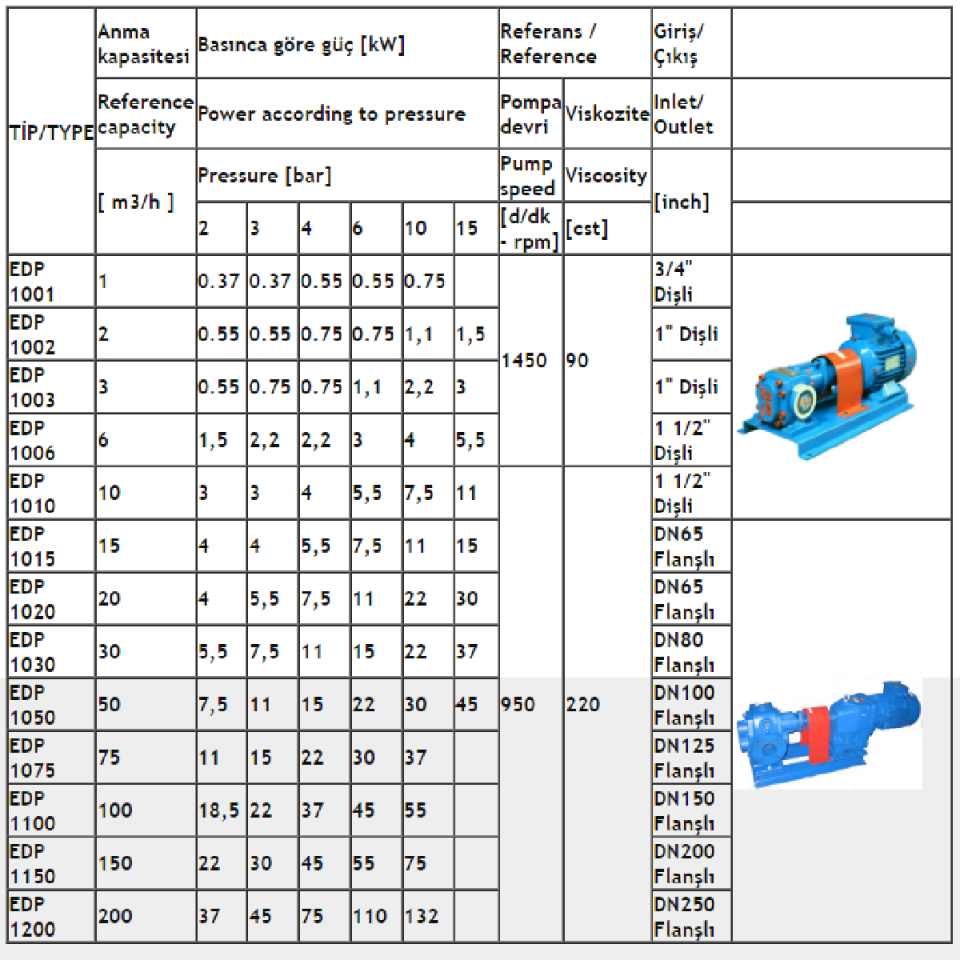

| TİP/TYPE |
Anma kapasitesi |
Basınca göre güç [kW] |
Referans / Reference |
Giriş/Çıkış |
|
| Reference capacity |
Power according to pressure |
Pompa devri |
Viskozite |
Inlet/ Outlet |
|
| [ m3/h ] |
Pressure [bar] |
Pump speed |
Viscosity |
[inch] |
|
| 2 |
3 |
4 |
6 |
10 |
15 |
[d/dk - rpm] |
[cst] |
|
| EDP 1001 |
1 |
0.37 |
0.37 |
0.55 |
0.55 |
0.75 |
|
1450 |
90 |
3/4" Dişli |
.jpg) |
| EDP 1002 |
2 |
0.55 |
0.55 |
0.75 |
0.75 |
1,1 |
1,5 |
1" Dişli |
| EDP 1003 |
3 |
0.55 |
0.75 |
0.75 |
1,1 |
2,2 |
3 |
1" Dişli |
| EDP 1006 |
6 |
1,5 |
2,2 |
2,2 |
3 |
4 |
5,5 |
1 1/2" Dişli |
| EDP 1010 |
10 |
3 |
3 |
4 |
5,5 |
7,5 |
11 |
950 |
220 |
1 1/2" Dişli |
| EDP 1015 |
15 |
4 |
4 |
5,5 |
7,5 |
11 |
15 |
DN65 Flanşlı |
 |
| EDP 1020 |
20 |
4 |
5,5 |
7,5 |
11 |
22 |
30 |
DN65 Flanşlı |
| EDP 1030 |
30 |
5,5 |
7,5 |
11 |
15 |
22 |
37 |
DN80 Flanşlı |
| EDP 1050 |
50 |
7,5 |
11 |
15 |
22 |
30 |
45 |
DN100 Flanşlı |
| EDP 1075 |
75 |
11 |
15 |
22 |
30 |
37 |
|
DN125 Flanşlı |
| EDP 1100 |
100 |
18,5 |
22 |
37 |
45 |
55 |
|
DN150 Flanşlı |
| EDP 1150 |
150 |
22 |
30 |
45 |
55 |
75 |
|
DN200 Flanşlı |
| EDP 1200 |
200 |
37 |
45 |
75 |
110 |
132 |
|
DN250 Flanşlı |
